無源電壓探頭P2220
- 測溫范圍：
|
特性
X10 位置
帶寬– DC：200 MHz。
探頭長度– 1.5 米。
衰減率– 10:1。
補償范圍– 15 to 25 pF。
輸入電容– 17.0 pF。
輸入阻抗– 10 M。
最大輸入電壓¨C 300 V CAT II。
基準導線與接地端之間的
最大電壓¨C 30 VRMS*1。
|
X1 位置
帶寬¨C DC：6 MHz。
探頭長度¨C 1.5 米。
衰減率-1:1。
補償范圍¨C 帶1 M 輸入的所有范圍。
輸入電容-110 pF。
輸入阻抗-1 M。
最大輸入電壓-150 V CATII。
基準導線與接地端之間的
最大電壓¨C 30 VRMS*1
| |
|
P2220 200-MHz 無源電壓探頭允許您使用探頭頂部的開關來選擇1X 或10X 衰減。此探頭與TDS200、TDS1000、TDS2000 及TPS2000 系列示波器都兼容。P2220 探頭還提供了不超過30 VRMS 的浮動測量能力（僅適用于TPS2000 系列示波器）。（注意：不要用TDS2000、TDS1000 或TDS200 系列示波器使進行浮動測量。）
訂購信息
P2220 1X/10X、200 MHz 無源電壓探頭。

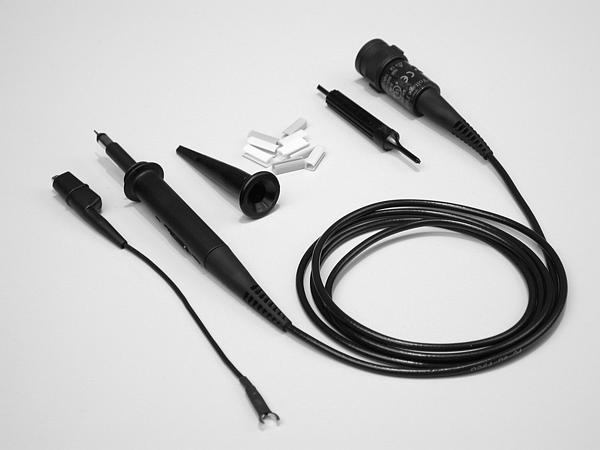

包括：可回收的勾狀探頭(013-0318-00)、6 英寸接地導線(196-3466-02)、調整工具(003-1873-00)、一組標記用的小型壓條(016-1315-00) 和指導手冊(071-1464-00)。
必須從端到地的接地電壓中減去浮動電壓。例如，如果基準導線的浮動電壓為30 VRMS,，那么端部到基準導線的電壓不超過270 VRMS。 | ||
