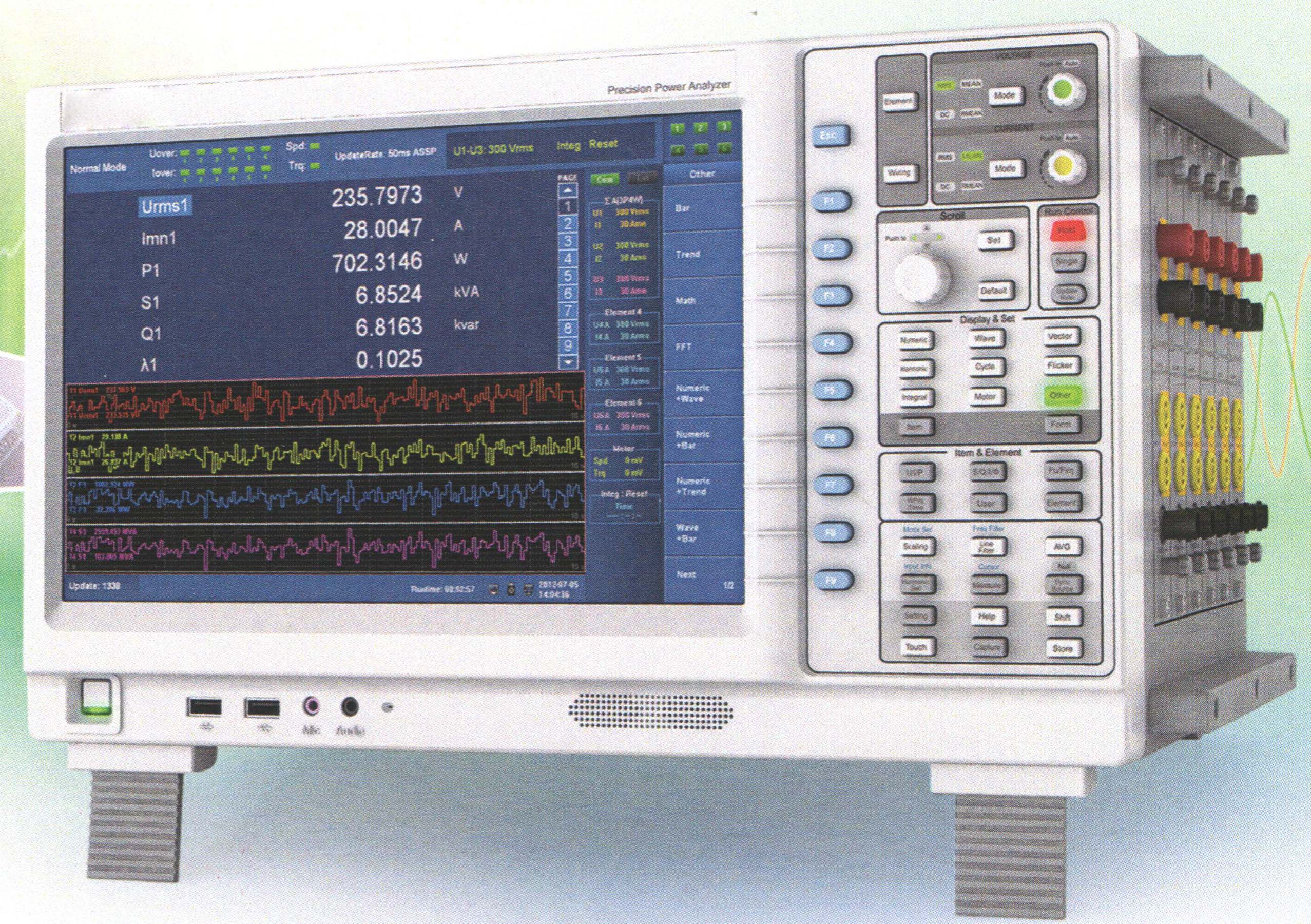

產品概述

    可以對多相高電壓和大電流進行精確測量，得到相應的電壓、電流、有功功率、無功功率、視在功率、功率因數、相位、能量等參數，并支持諧波閃變分析、頻譜分析、采樣波形顯示和矢量圖等功能。

    可以廣泛應用于節能和新能源領域，例如混合型電動汽車、電氣化高速鐵路、太陽能光伏逆變發電、風力發電、電機、變壓器、燃料電池、節能燈、開關電源等功率設備的開發和性能評估。也適用于電網運行質量的監測及分析，提供電力運行中的諧波分析及功率質量分析。

功能特點

    采用先進的測量技術，支持直流和0.01~1MHz測量，基本精度：0.02%

    最多可以支持6相功率輸入，所有的輸入通道均電氣隔離，避免各種應用中的短路

    同步采集所有相，精確測量電壓、電流和功率參數

    提供豐富的分析功能：諧波閃變分析、頻譜分析、采樣波形顯示和矢量圖

    超大容量存儲(>10G),支持長時間的數據記錄

    可通過外部傳感器測量扭矩和轉速，用于馬達和驅動應用

    12.1"彩色液晶顯示器，1280*800分辨率

    良好的操作性：提供豐富、快捷的功能按鍵，并支持觸摸屏和鼠標鍵盤控制

    簡單的用戶界面確保操作簡單、直觀

    標準配置和自定義配置允許用戶精確設定適合其應用的相應功能

    標配USB、Ethernet和GPIB三種接口，可以快速、方便地連接到PC

    配備有PC軟件，可用來下載數據、分析和生成報表

高級測量與分析功能

   諧波分析功能

    提供了高帶寬的諧波分析功能，用于分析信號中的諧波含量，如電壓、電流、功率、相位角等。

    FFT功能

        FFT模塊將電壓電流等原始數據進行FFT運算，得出原始數據的頻率分布圖，儀器可以同時計算四組FFT數據，并且能分屏顯示。

    向量

        測量各接線組基波電壓、電流相位角，以及對應用的相位差、電壓、電流、功率等測量值。

    其它功能

        還可以針對電能質量分析應用 ，提供符合國際的諧波分析和閃變分析功能
